同類交換法就是當數控機床出現報警時，如果不好判斷是哪個硬件出現故障，可以用相同的硬件交換來判斷，最常用的應用實例是伺服或者反饋環節出現故障后的處理辦法。一般X、Y軸的硬件配置都是一樣的，可以通過交換的方式判斷是哪部分硬件出現故障。但是應注意以下事項:
1、電氣操作需要由專業的維修人員進行。
2、硬件更換應該在關機的狀態下進行，不能帶電操作。
3、更換硬件時需要做記錄。

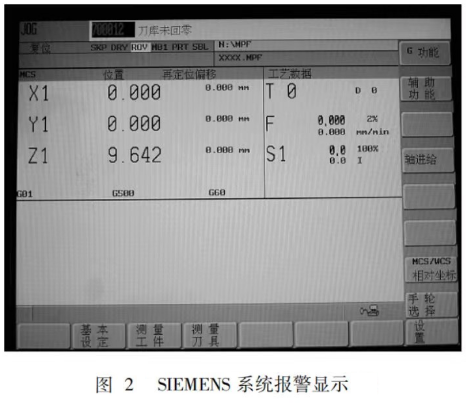

案例:有一臺立式加工中心機床使用的是SIEMENS 840D數控系統，在使用中出現X軸運動報警，根據報警內容應該是X軸反饋環節出現硬件故障，在反饋環節包括伺服驅動器，X軸電動機反饋線和X軸電動機三個部分，在現場沒有多余的硬件進行更換來判斷到底是哪個具體備件出現故障，這個時候就可以用同類交換法來判斷故障。
對于此類機床X軸和Y軸的硬件配置都是一樣的，以先將XY的反饋線和動力線從伺服驅動器上作交換，相當于X軸驅動器控制Y軸電動機，Y軸驅動器控制X軸電動機，經過交換后如果報警還是顯示X軸故障，說明X軸的驅動器有問題;如果報警顯示轉換到Y(jié)軸上，說明X軸反饋線或者電動機有問題，驅動器是正常的。依此方法可以初步判斷哪部分硬件出現故障。
同類交換法使用的前提是對機床的原理控制比較清楚，先從容易更換的部件開始判斷，同時在更換線時要做記錄以避免線路接錯造成更大的故障。
